Cuando comparas dos frames de 5 pulgadas en la página de una tienda, pueden verse casi idénticos: placas de carbono, cuatro brazos, cuatro monturas de motor. Pero la decisión entre True-X y Stretched-X se esconde debajo de esa primera impresión, y silenciosamente define cómo se equilibra tu dron, cómo se comporta a velocidad, e incluso qué brazos de repuesto necesitas tener en el banco. El diseño del frame no es un detalle cosmético. Es la base geométrica sobre la que se asienta cada otro componente.
En este artículo, desglosaremos qué significa realmente el diseño de frame, compararemos True-X y Stretched-X en términos prácticos, veremos dónde encajan diseños como Dead Cat, y explicaremos por qué un frame True-X es el punto de partida más inteligente para una primera construcción.
Qué significa realmente el diseño del frame
La mayoría de los drones FPV de 5 pulgadas usan un diseño quad: cuatro brazos, cada uno con un motor. El diseño describe dónde se sitúan esos cuatro motores en relación con el centro del frame. Conecta los cuatro ejes de motor con líneas imaginarias, y la forma que obtienes es el diseño (layout).
Esa forma importa más de lo que esperan los principiantes. Las posiciones de los motores definen los momentos de inercia del dron alrededor de los ejes de pitch y roll, lo que significa que definen cuánto torque se necesita para rotar la aeronave en cada dirección. Como se cubre en Anatomía del dron FPV: entendiendo cada componente, el frame es el esqueleto mecánico de todo el sistema. El diseño es el plano de ese esqueleto.
Aquí está la parte que la mayoría de la gente pasa por alto: la controladora de vuelo no conoce la geometría de tu frame. Betaflight asume por defecto un quad razonablemente simétrico. Cuanto más se aleje tu diseño de esa suposición, más tiene que compensar el ajuste predeterminado. Ese único hecho explica la mayoría de las diferencias prácticas entre los diseños.
True-X: el cuadrado equilibrado
En un diseño True-X, los cuatro brazos tienen el mismo largo. Los cuatro motores forman un cuadrado perfecto, y el centro del frame se sitúa exactamente en el medio de ese cuadrado.
Esta simetría tiene consecuencias directas en el banco de trabajo y en el aire:
- El pitch y el roll se sienten idénticos. El momento de inercia es el mismo en ambos ejes, así que el dron responde con la misma autoridad ya sea que empujes el stick hacia adelante o hacia el lado.
- Los ajustes predeterminados simplemente funcionan. Los valores de PID predeterminados de Betaflight se construyeron alrededor de quads simétricos. Un frame True-X vuela bien con los valores predeterminados, lo que elimina toda una categoría de frustración para principiantes.
- Un brazo encaja en todas partes. Delantero izquierdo, trasero derecho, no importa. Guardas un solo tipo de brazo de repuesto, y cualquier reparación de choque usa la misma pieza.
Desde una perspectiva de ingeniería, True-X es el diseño de referencia neutral. No hay un sesgo oculto en la geometría, así que cuando algo se siente mal en vuelo, puedes confiar en que la causa es un componente o un ajuste, no la forma del frame en sí. Para un principiante que diagnostica sus primeros problemas, esa predictibilidad vale mucho.
Stretched-X: construido para la velocidad hacia adelante
Un diseño Stretched-X mantiene la forma de X pero hace los brazos traseros más largos que los delanteros. El patrón de motor se convierte en un rectángulo estirado en la dirección del vuelo, desplazando los motores traseros más lejos detrás del centro de masa.
¿Por qué alguien rompería deliberadamente la simetría? Las carreras. Cuando un quad hace pitch hacia adelante y acelera, las hélices delanteras agitan el aire y dejan turbulencia detrás de ellas. En un frame True-X a alta velocidad hacia adelante, las hélices traseras vuelan parcialmente dentro de ese aire sucio, lo que reduce su eficiencia y puede introducir oscilaciones. Estirar los brazos traseros mueve las hélices traseras fuera de la estela de las hélices delanteras, así que muerden aire más limpio.
El resultado es mejor estabilidad y eficiencia en el vuelo rápido sostenido hacia adelante, exactamente la condición que domina una pista de carreras. Pero los compromisos son reales:
- La respuesta de pitch ya no coincide con la respuesta de roll, así que el dron necesita un ajuste adaptado a la asimetría.
- Los brazos delanteros y traseros son piezas diferentes, lo que duplica tu inventario de repuestos.
- La distribución de peso se desplaza hacia atrás, y la colocación de la batería se vuelve más sensible para mantener el centro de gravedad donde la controladora de vuelo lo espera.
Nada de esto es un problema para un corredor experimentado que ajusta su propio quad. Todo esto es fricción para una primera construcción.
True-X vs Stretched-X: comparación lado a lado
| Característica | True-X | Stretched-X |
|---|---|---|
| Largo de brazo | Los cuatro iguales | Brazos traseros más largos |
| Patrón de motor | Cuadrado perfecto | Rectángulo estirado hacia atrás |
| Respuesta de pitch vs roll | Idéntica | Asimétrica |
| Ajuste predeterminado de Betaflight | Vuela bien tal cual | Generalmente necesita ajuste |
| Flujo de aire de hélice trasera a velocidad | Parcialmente perturbado | Más limpio |
| Mejor caso de uso | Freestyle, aprendizaje, uso general | Carreras, velocidad sostenida hacia adelante |
| Brazos de repuesto necesarios | Un tipo | Dos tipos (delantero y trasero) |
| Facilidad para principiantes | Alta | Moderada |
El patrón es claro: Stretched-X intercambia la simplicidad cotidiana por una ventaja de rendimiento en una condición de vuelo específica. True-X renuncia a esa ventaja para mantenerse predecible en todo lo demás.
¿Qué pasa con Dead Cat y otros diseños?
Si navegas frames el tiempo suficiente, te encontrarás con una tercera geometría: Dead Cat. En este diseño, los brazos delanteros están barridos hacia afuera y hacia adelante en un ángulo más amplio, separando los motores delanteros. El objetivo no tiene nada que ver con las carreras. Mueve las hélices delanteras fuera del campo de visión de la cámara, por eso la geometría Dead Cat domina las construcciones cinematográficas donde las imágenes sin hélices son la prioridad.

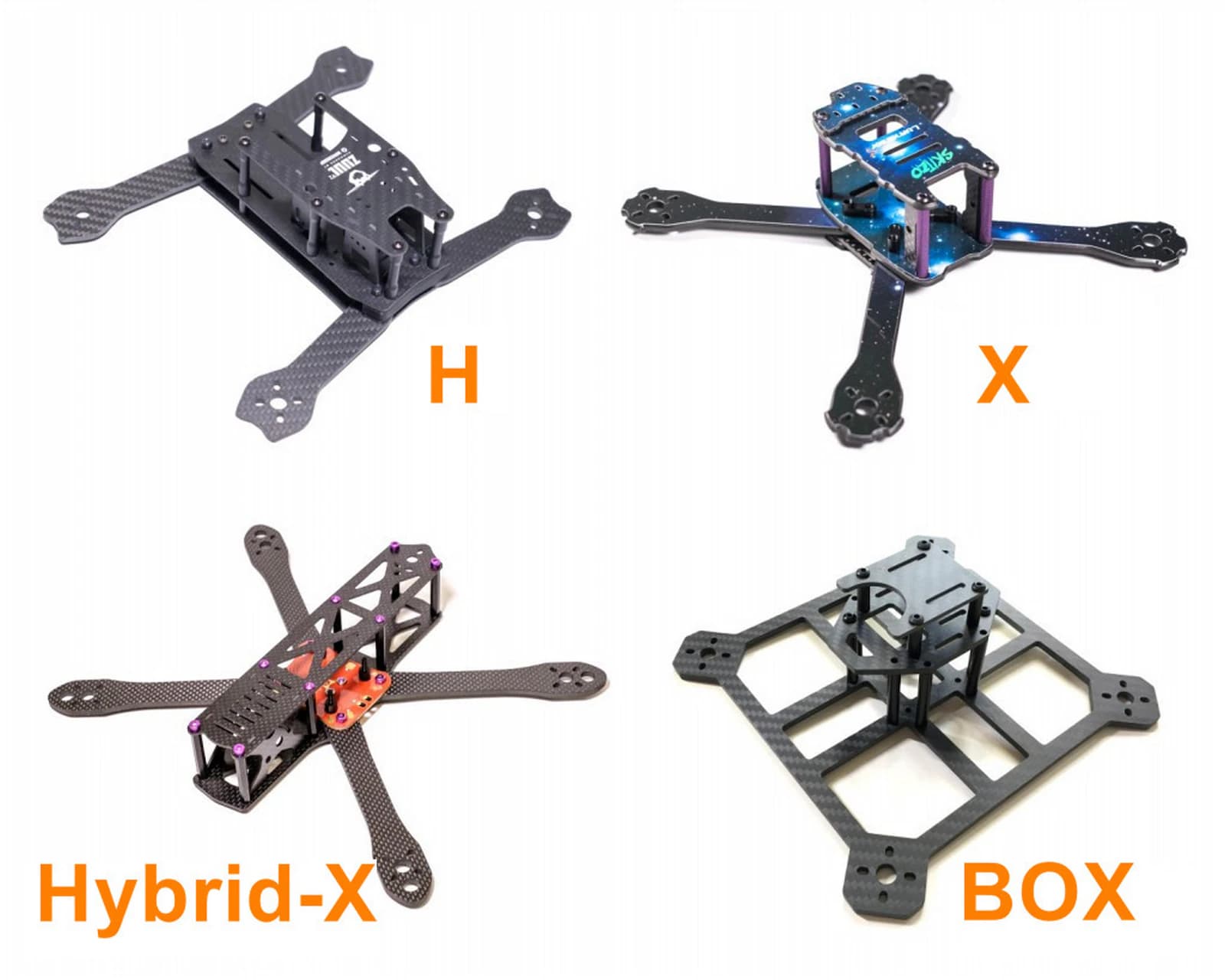

Dead Cat hereda los mismos costos de asimetría que Stretched-X: comportamiento desigual de pitch y roll, brazos delanteros y traseros diferentes, y un ajuste que necesita atención. También verás frames en H y diseños tipo caja en construcciones de largo alcance y de carga útil. Cada uno de estos es un compromiso de ingeniería deliberado, sacrificando la simetría para ganar algo específico: imágenes limpias, velocidad en línea recta, o espacio de montaje.
Por qué True-X es la elección correcta para una primera construcción
Para una primera construcción de 5 pulgadas, esta serie usa un diseño True-X, y el razonamiento es sistémico, no sentimental.
Una primera construcción es una plataforma de aprendizaje. Cada asimetría que agregas a la estructura agrega una variable de la que tienes que dar cuenta más adelante, durante el ajuste, durante el diagnóstico, y durante las reparaciones. True-X elimina esas variables. El dron se equilibra naturalmente, la configuración de software predeterminada coincide con la geometría del hardware, y cuando inevitablemente agrietas un brazo en un vuelo temprano, el repuesto es la misma pieza sin importar qué esquina recibió el golpe.
También está el factor comunidad. True-X es el diseño más común en el FPV, especialmente en la escena freestyle, así que casi todos los tutoriales, presets e hilos de diagnóstico lo asumen. Cuando tu hardware coincide con lo que vuela la comunidad, sus respuestas aplican directamente a tu construcción. Si todavía estás decidiendo un frame específico, El mejor frame FPV de 5 pulgadas para principiantes cubre la durabilidad, la compatibilidad de stack y los brazos reemplazables en detalle, y una vez que tengas el frame en tus manos, Cómo ensamblar un frame FPV de 5 pulgadas paso a paso recorre el ensamblaje mecánico completo.
Elige la geometría que elimina problemas, no la geometría que promete un rendimiento que todavía no puedes usar.
Stretched-X no es una respuesta equivocada. Es la respuesta correcta a una pregunta que un principiante todavía no está haciendo. Cuando eventualmente construyas un quad de carreras dedicado, el diseño estirado tendrá sentido porque sentirás el problema exacto que resuelve.
Preguntas frecuentes
¿Cuál es la diferencia entre los frames True-X y Stretched-X?
Los frames True-X tienen cuatro brazos de igual largo, así que los motores forman un cuadrado perfecto con comportamiento simétrico de pitch y roll. Los frames Stretched-X usan brazos traseros más largos, moviendo los motores traseros hacia atrás para darles a las hélices traseras aire más limpio durante el vuelo rápido hacia adelante.
¿Es True-X o Stretched-X mejor para freestyle?
True-X generalmente es mejor para freestyle. Su geometría simétrica hace que el pitch y el roll respondan de forma idéntica, lo que se adapta a las orientaciones constantemente cambiantes del vuelo freestyle, y rinde bien con los ajustes predeterminados de Betaflight.
¿Por qué los drones de carreras usan frames Stretched-X?
A alta velocidad hacia adelante, las hélices delanteras perturban el aire que fluye hacia las hélices traseras. Estirar los brazos traseros mueve las hélices traseras fuera de esa estela turbulenta, mejorando la estabilidad y la eficiencia en el vuelo sostenido hacia adelante que domina las carreras.
¿Qué es un diseño de frame Dead Cat?
Un diseño Dead Cat barre los brazos delanteros hacia afuera y hacia adelante para que las hélices delanteras se sitúen fuera del campo de visión de la cámara. Es popular para construcciones cinematográficas donde las imágenes limpias y sin hélices importan más que el manejo simétrico.
Conclusión
La decisión entre True-X y Stretched-X se reduce a para qué estás optimizando. Stretched-X compra compostura en línea recta para corredores que ajustan sus propias máquinas. True-X compra equilibrio, manejo predecible, brazos de repuesto intercambiables, y compatibilidad con casi todos los tutoriales y ajustes predeterminados del ecosistema FPV. Para una primera construcción, esa segunda lista es exactamente lo que necesitas. Domina primero la plataforma simétrica; las geometrías especializadas seguirán ahí cuando tengas una razón para quererlas.
