Em algum lugar no meio do seu drone fica uma placa menor que uma caixa de fósforos, tomando silenciosamente milhares de decisões por segundo para que você não precise. Essa placa é a controladora de voo FPV, normalmente chamada apenas de FC, e é a coisa mais próxima de um cérebro que o seu quad tem. Cada movimento de manete que você faz, cada rajada de vento que empurra o drone para o lado, cada pequena correção que o impede de virar no chão passa por esse único componente.
Já conhecemos a FC rapidamente em nosso guia de anatomia do drone FPV. Agora ela recebe o tratamento completo: o que ela realmente faz, como os sensores internos funcionam, por que todo mundo fica falando de Betaflight, e por que a FC e o ESC costumam ser vendidos juntos como um stack.
O Que uma Controladora de Voo FPV Realmente Faz
Tire o marketing do caminho e uma controladora de voo FPV é uma pequena placa de circuito com três trabalhos: ler entradas, fazer os cálculos, comandar os motores. As entradas vêm de dois lugares. Seu rádio envia comandos de manete através do receptor, seguindo o caminho que mapeamos em fluxo de sinais do drone FPV. Ao mesmo tempo, os sensores na placa reportam o que o drone está fazendo fisicamente no ar.
A FC compara os dois. Você pediu um rolamento suave para a esquerda, mas o giroscópio diz que o drone está rolando mais rápido que isso. Então a FC ajusta o comando de velocidade de cada motor individualmente e envia o resultado para o ESC. Depois faz tudo de novo. No Betaflight, esse loop de controle roda milhares de vezes por segundo, e é por isso que um quad bem ajustado parece uma extensão das suas mãos, em vez de um carrinho de compras com hélices.
Fisicamente, a placa carrega um processador (você vai ver nomes como F405 ou F722, referindo-se às famílias de chips F4 e F7), os sensores, e um conjunto de pads de solda e conectores para tudo mais: receptor, VTX, câmera, buzzer, GPS. Uma porta USB-C permite conectar a FC ao seu computador para configuração, o que veremos daqui a pouco.
O Giroscópio: Por Que Seu Drone Não Tomba

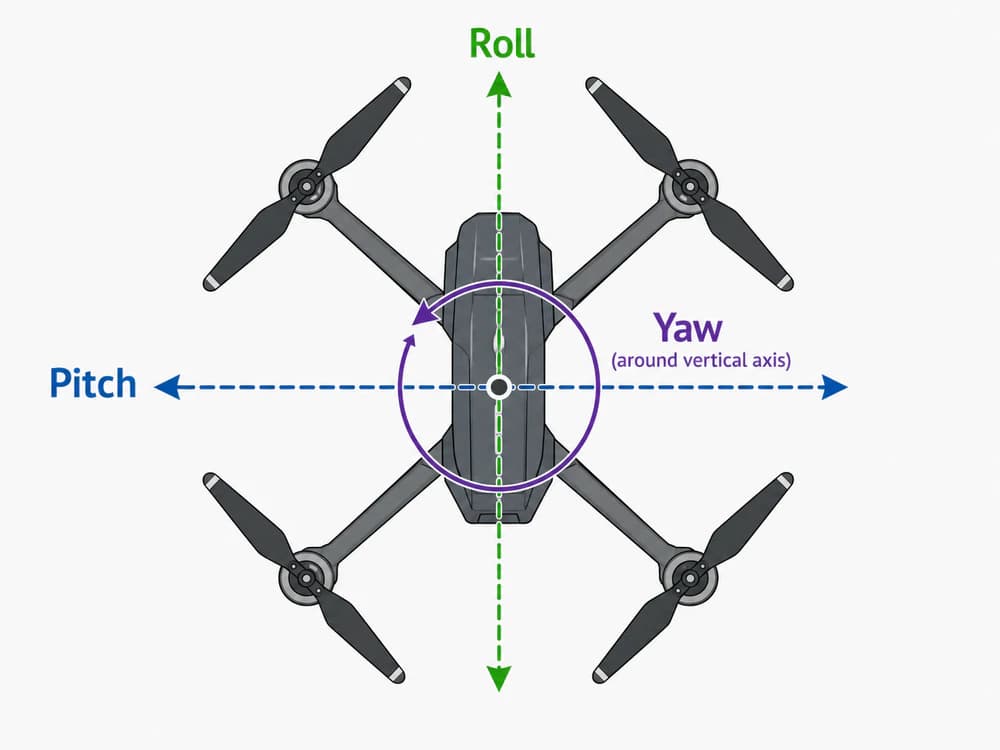

O giroscópio, ou gyro, mede o movimento rotacional. Ele diz à FC a velocidade de rotação do drone em cada um dos três eixos: roll (inclinação lateral), pitch (nariz para cima ou para baixo) e yaw (rotação para a esquerda ou direita, como virar a cabeça). O giroscópio não sabe onde o drone está nem qual direção é para cima. Ele só conhece a velocidade de rotação, e a conhece extremamente bem.
Essa única medição já é suficiente para manter um quadricóptero estável. Se uma rajada rola o drone para a direita e você não pediu isso, o giroscópio reporta a rotação indesejada e a FC a neutraliza com uma pequena correção de motor antes mesmo de você perceber que algo aconteceu. Isso roda constantemente, em segundo plano, em todo voo. Um quadricóptero sem um giroscópio funcionando não é mais um drone. São quatro motores discutindo com a física, e a física ganha em cerca de meio segundo.
É também por isso que a qualidade do dado do giroscópio importa tanto. Vibração de uma hélice desbalanceada ou de um eixo de motor entortado aparece como ruído no sinal do giroscópio, e a FC começa a corrigir movimentos que nunca aconteceram de verdade. Essa é uma das razões pelas quais stacks modernos montam a FC sobre coxins de borracha macia: para isolar o giroscópio da vibração do frame.
O Acelerômetro: Modo Angle vs Modo Acro
O acelerômetro mede aceleração linear e, mais importante para nós, a direção da gravidade. Essa referência de gravidade é o que permite à FC saber qual direção é para cima, algo que o giroscópio sozinho não consegue dizer. Aqui está a parte que surpreende muitos iniciantes: a FC só usa o acelerômetro em modos de voo específicos.
No modo angle (autonivelamento), o acelerômetro está ativo. Solte os manetes e o drone se nivela sozinho de volta à horizontal. A inclinação máxima também é limitada, então você não consegue capotar mesmo batendo o manete no limite. Esse é o modo rodinha de treino, e é um lugar perfeitamente respeitável para começar.
No modo acro (também chamado de modo rate), só o giroscópio é usado. Seus manetes comandam taxas de rotação em vez de ângulos, e o drone mantém qualquer atitude em que você o deixar. Solte os manetes no meio de um rolamento e ele continua voando naquele ângulo de inclinação até você dizer o contrário. Todo flip, roll e mergulho que você já viu em um vídeo de freestyle acontece em modo acro.
Aqui está a diferença prática entre os dois:
| Modo | Sensores ativos | Comportamento do manete | Melhor para |
|---|---|---|---|
| Angle (autonivelamento) | Giroscópio + acelerômetro | Posição do manete define o ângulo de inclinação; drone se autonivela | Primeiros voos, prática cuidadosa |
| Acro (rate) | Somente giroscópio | Posição do manete define a velocidade de rotação; sem autonivelamento | Freestyle, corrida, tudo a longo prazo |
A conclusão: comece no modo angle se isso ajudar sua confiança, mas planeje migrar para o acro cedo, porque é aí que o FPV realmente vive.
Betaflight: O Firmware Que Comanda o Show
Hardware sem software é só um peso de papel morno, e o software rodando na sua FC se chama firmware. Para drones FPV, o firmware padrão é o Betaflight: gratuito, open source, e suportado por quase toda controladora de voo do mercado. Outras opções existem, como o INAV, focado em GPS para voos de cruzeiro, mas para um iniciante montando um quad freestyle de 5 polegadas, o Betaflight é a escolha segura padrão. Ele tem mais tutoriais, mais presets, e mais gente pronta para ajudar quando algo dá errado.

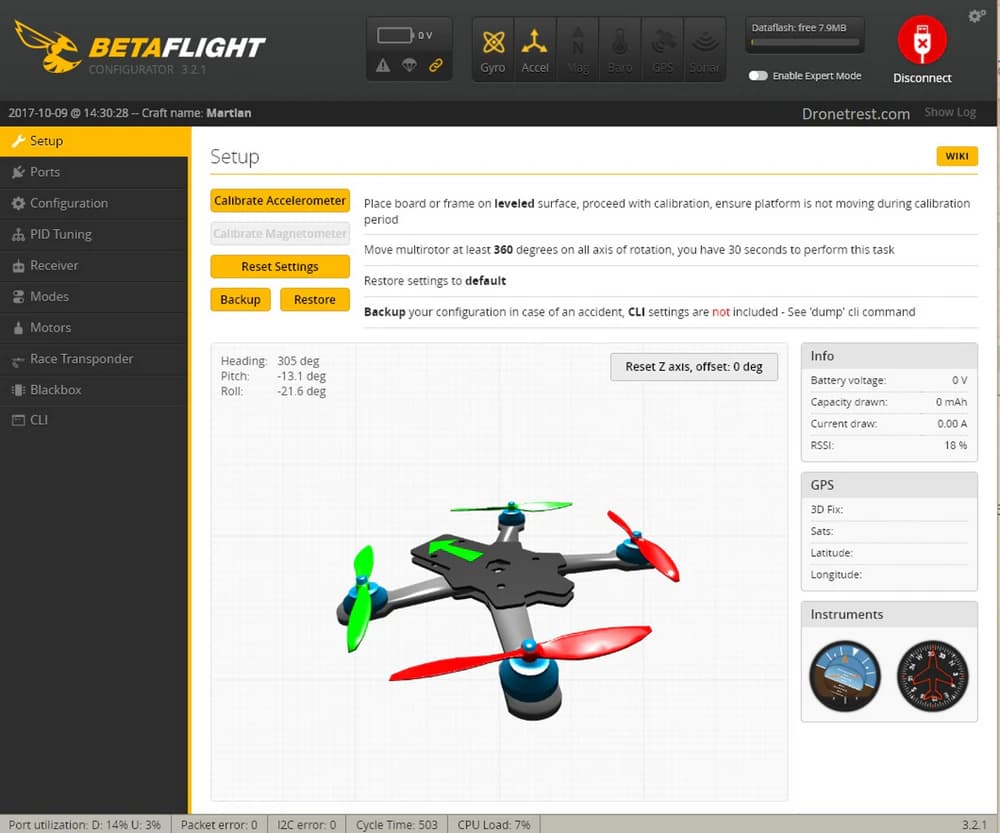

Você configura tudo através do Betaflight Configurator, um aplicativo desktop que se conecta à FC via USB. É lá que você configura canais do receptor, modos de voo, ordem dos motores, o layout do OSD nos seus óculos, e eventualmente o ajuste fino de PID quando se sentir corajoso.
Um hábito que vale a pena construir desde o primeiro dia: o firmware é gravado para um alvo (target) específico, ou seja, o modelo exato da placa que você tem. Gravar o alvo errado pode deixar você com uma placa que liga mas se comporta de forma estranha. O manual do seu stack te diz o nome correto do target. Confie no manual, não em achismo.
O Stack de FC e ESC
Na maioria dos builds modernos de 5 polegadas, a FC não vive sozinha. Ela é vendida e instalada junto com o ESC como um stack combinado: a placa do ESC embaixo, cuidando da energia da bateria e da saída para os motores, e a FC em cima, fazendo o pensamento. As duas placas compartilham o mesmo padrão de montagem e se conectam através de um chicote de fios curto ou uma conexão direta por solda.
Esse pareamento existe por um motivo bem prático. O ESC lida com corrente pesada direto da bateria, enquanto a FC lida com sinais frágeis de baixa tensão, e um stack combinado significa que o fabricante já respondeu as perguntas de compatibilidade por você: pinagem do conector, alimentação de tensão para a FC, calibração do sensor de corrente. Se você quiser ver o que a placa de baixo faz com toda essa energia da bateria, cobrimos isso em nosso aprofundamento sobre o ESC.
Comprar um stack combinado não vai deixar seu drone mais rápido, mas remove uma categoria inteira de problemas de iniciante. Misturar uma FC de uma marca com um ESC de outra pode funcionar, e vários builders experientes fazem isso, mas aí checar pinagens e ordem de fios vira trabalho seu. Para um primeiro build, o stack é a escolha chata e correta. E quando você estiver pronto para escolher um específico, incluindo a decisão entre F4 e F7 e as amperagens do ESC, escrevemos um guia completo para escolher um stack de controladora de voo e ESC.
Erros Comuns de Iniciante com Controladoras de Voo
A FC é um hardware confiável, mas oferece aos iniciantes algumas formas clássicas de se machucar. Estas são as que mais aparecem.
Montar na orientação errada. Toda FC tem uma seta impressa na placa apontando para frente. Instale-a rotacionada e o drone vai tentar corrigir um roll com uma correção de pitch, o que significa que ele se joga no chão assim que decola. Se sua fiação obriga a FC a ficar rotacionada, o Betaflight tem uma configuração de alinhamento de placa exatamente para esse caso. Configure isso antes do primeiro voo, não depois da primeira queda.
Pular a montagem amortecida. Aqueles pequenos coxins de borracha inclusos no stack não são decoração. Eles mantêm a vibração do frame longe do giroscópio. Aparafuse a FC direto no metal e você vai passar semanas caçando problemas de tunagem que nunca foram problemas de tunagem.
Esmagar um fio sob o stack. Durante a montagem é fácil um fio de motor ou cabo de câmera escorregar sob o stack e ficar espremido quando você aperta os parafusos. Um fio espremido pode causar curto contra a placa. Olhe embaixo do stack antes do aperto final, sempre.
Testar motores com hélices instaladas. O Betaflight Configurator vai girar seus motores felizmente pela aba de motores. Ele não tem ideia se as hélices estão montadas. Remova as hélices para qualquer teste de bancada, sem exceções. Essa regra é antiga, chata, e responsável pelo conjunto completo de dedos que a maioria dos pilotos ainda tem.
Perguntas Frequentes sobre Controladora de Voo FPV
O que é um stack de FC e ESC em um drone FPV?
É a controladora de voo e o ESC vendidos como um par combinado, montados um em cima do outro sobre os mesmos parafusos espaçadores. O ESC cuida da energia da bateria e dos motores; a FC cuida dos sensores e das decisões. Comprá-los como stack garante que as duas placas se conectam e se comunicam sem fiação personalizada.
Eu preciso de uma controladora de voo F7 sendo iniciante?
Não. Uma placa F4 como a F405 roda o Betaflight perfeitamente bem para um primeiro build de 5 polegadas. Placas F7 oferecem mais UARTs (as portas seriais usadas para conectar acessórios como GPS ou um VTX digital) e mais folga de processamento, o que importa mais conforme seus builds ficam mais ambiciosos. Disponibilidade e uma pinagem limpa importam mais que a família do chip nessa fase.
A controladora de voo inclui GPS?
Geralmente não em FCs focadas em freestyle. O GPS é um módulo externo conectado a um UART sobrando, e para um primeiro build freestyle de 5 polegadas ele é opcional. Fica genuinamente útil depois, para funções de resgate e voo de longo alcance.
Resumo
A controladora de voo FPV lê seus comandos de manete e o giroscópio, compara intenção com realidade, e corrige os motores milhares de vezes por segundo. O giroscópio cuida da estabilidade em todo modo; o acelerômetro só entra em ação quando o autonivelamento está ativo. O Betaflight é o firmware que faz o pensamento, configurado via USB através do Betaflight Configurator. E em um build moderno, a FC chega casada com o ESC como um stack, que é exatamente como um iniciante deveria comprá-la.
Próximos Passos
Entender a FC é uma coisa. Conversar com ela é outra. O próximo passo é conectar a placa ao seu computador e explorar o lado do software, e temos um passo a passo completo sobre instalar o Betaflight e conectar seu drone para guiar a primeira sessão. Traga café. A primeira vez dentro do Configurator sempre demora mais do que o planejado, e tudo bem.
