A primeira vez que você olha para uma lista de componentes de um build de 5 polegadas, ela parece escrita em outro idioma. ESC, FC, VTX, RX, 6S, 2207, U.FL — uma parede de siglas que faz até engenheiros experientes de outras áreas se sentirem iniciantes de novo. Entender a anatomia do drone FPV é o que transforma essa parede de jargão em uma máquina sobre a qual você consegue raciocinar, e é exatamente isso que este guia entrega.
Depois de vinte anos trabalhando com mecânica, eletrônica e sistemas de drones, posso dizer onde a maioria dos iniciantes erra: eles decoram nomes de peças em vez de entender funções. O nome da peça diz o que comprar. A função diz por que o drone deriva, por que um motor esquenta ou por que o vídeo morre aos 80 metros. Ao final deste artigo, você vai saber nomear cada componente principal de um drone FPV de 5 polegadas, explicar o que cada um contribui para voo, controle e vídeo, e ler qualquer especificação de peças sem confusão.

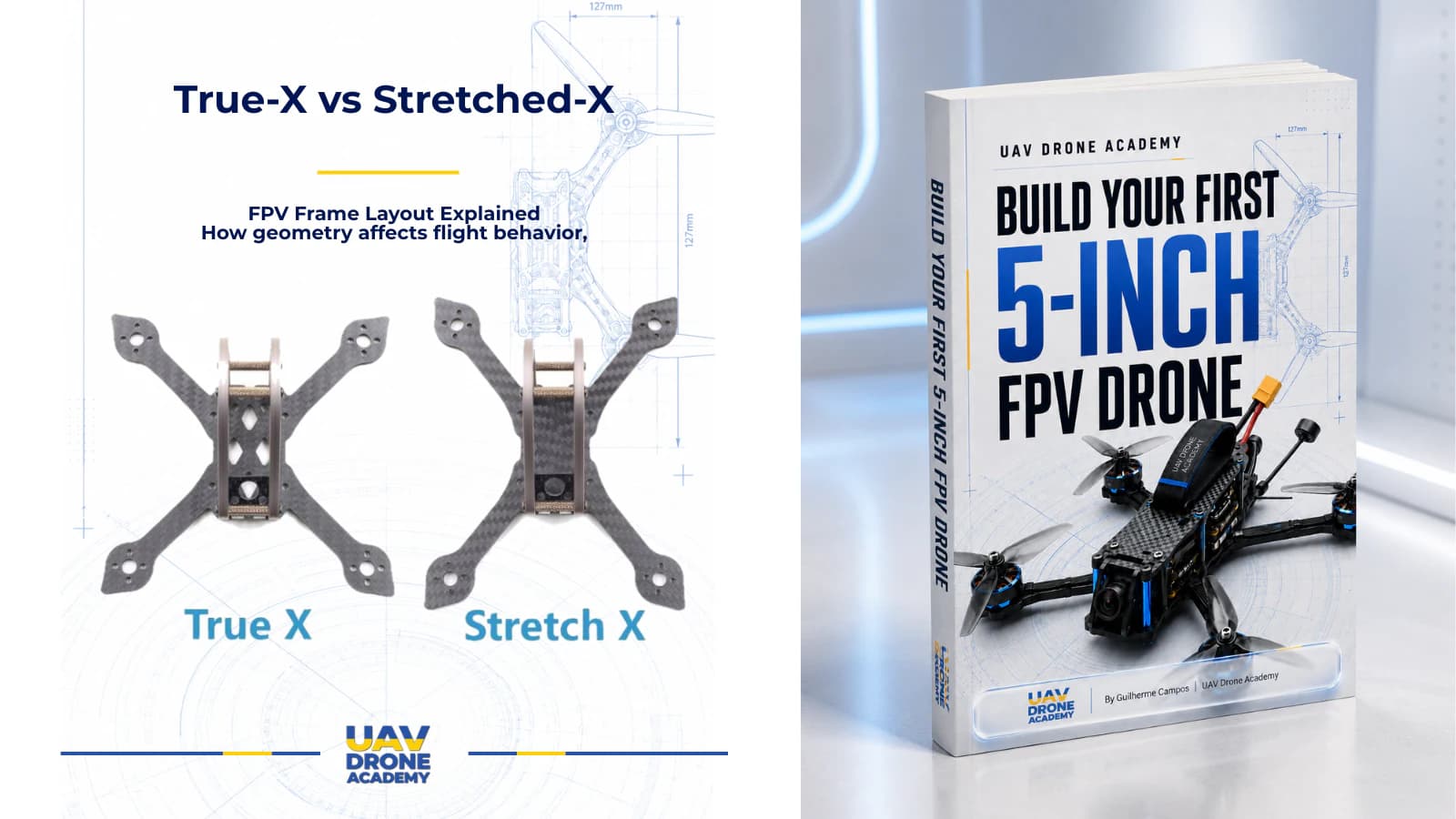

O Frame: O Esqueleto do Qual Tudo Depende
O frame é o esqueleto de fibra de carbono que mantém todos os outros componentes em uma relação geométrica fixa. Essa frase importa mais do que parece. Os motores precisam ficar a distâncias precisas do centro de massa, a câmera precisa apontar para onde o drone está indo, e a eletrônica precisa estar protegida no centro, onde a energia de impacto é menor.
O frame não apenas carrega peças. Ele define a rigidez do drone, e a rigidez define como a vibração viaja dos motores até o giroscópio da controladora de voo. Um frame flexível ou trincado injeta ruído no giroscópio, e a controladora responde combatendo movimentos fantasmas. É por isso que um drone com eletrônica perfeita ainda pode voar mal com um frame danificado — uma lição que a maioria dos pilotos aprende do jeito difícil, como mostro em Quedas e Reparos Comuns em FPV: O Que Costuma Quebrar Primeiro.

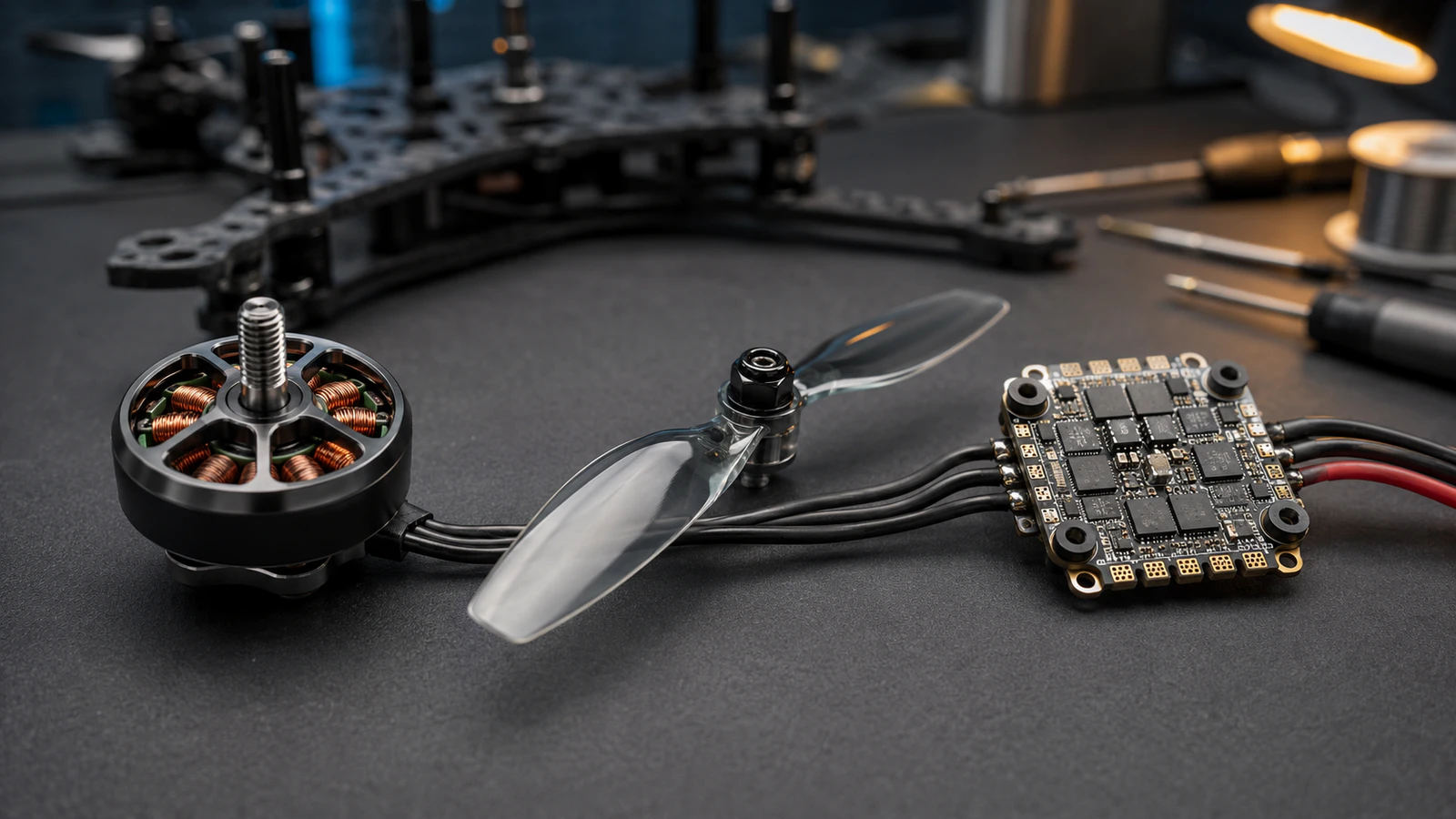

O Sistema de Propulsão: Motores, Hélices e ESC
A propulsão é onde energia elétrica vira empuxo, e envolve três componentes trabalhando como uma única cadeia.
Motores Brushless
Um drone de 5 polegadas usa quatro motores brushless, tipicamente na classe de tamanho 2207. Cada motor gira dezenas de milhares de RPM, e o drone manobra alterando a velocidade de motores individuais — não existem lemes, flaps ou superfícies de controle móveis. Acelere os dois motores traseiros e o drone arfa para frente. Toda manobra que você vai voar é apenas uma mudança coordenada de velocidade entre quatro motores.
Hélices
As hélices convertem essa rotação em empuxo acelerando o ar para baixo. Em um build de 5 polegadas, o diâmetro da hélice é o que dá nome à plataforma, e a escolha da hélice muda a personalidade do drone: mais passo significa mais velocidade e mais consumo de corrente, mais área de pá significa mais aderência nas curvas e mais carga nos motores. Uma hélice torta não é um problema cosmético. É uma massa rotativa desbalanceada injetando vibração diretamente no sistema.
ESC (Controlador Eletrônico de Velocidade)
O ESC é o músculo entre o cérebro e os motores. Ele recebe comandos digitais de baixa potência da controladora de voo e chaveia a corrente da bateria para cada motor milhares de vezes por segundo. Builds modernos geralmente usam uma placa ESC 4-em-1 montada sob a controladora. Quando um iniciante vê um motor tremendo ou dessincronizando sob aceleração, o par ESC-motor é o primeiro lugar que um montador experiente investiga.
A Controladora de Voo: O Cérebro do Sistema
A controladora de voo (FC) é uma pequena placa de circuito com processador e giroscópio, e é a razão de um quadricóptero ser pilotável. Um quad é inerentemente instável — nenhum ser humano consegue balancear quatro motores manualmente com velocidade suficiente. A FC lê o giroscópio centenas de vezes por segundo, compara a rotação real com o que os seus sticks estão pedindo e corrige a saída de cada motor antes mesmo de você perceber o erro.
Tudo se conecta à FC: o receptor entrega os seus comandos, o ESC executa as decisões dela, e o vídeo da câmera frequentemente passa por ela para que o OSD (on-screen display) sobreponha tensão da bateria e alertas nos seus óculos. Quando você configura um drone no Betaflight, é esta placa que você está programando.
O Link de Controle: Rádio e Receptor
O rádio transmissor nas suas mãos e o receptor (RX) no drone formam o link de controle. Sistemas modernos como o ExpressLRS enviam as posições dos seus sticks como pacotes digitais muitas vezes por segundo, e o receptor os entrega à controladora. O receptor é fisicamente minúsculo — muitas vezes menor que uma unha — mas é uma das peças mais críticas de segurança da aeronave, porque perder o link de controle significa perder o drone.
O posicionamento da antena do receptor importa tanto quanto o próprio receptor. Uma antena encostada na fibra de carbono é blindada por ela, já que carbono bloqueia RF. Esta é uma falha de integração clássica: dois componentes saudáveis, uma decisão ruim de posicionamento, e o alcance cai para uma fração do que a folha de especificações prometia.

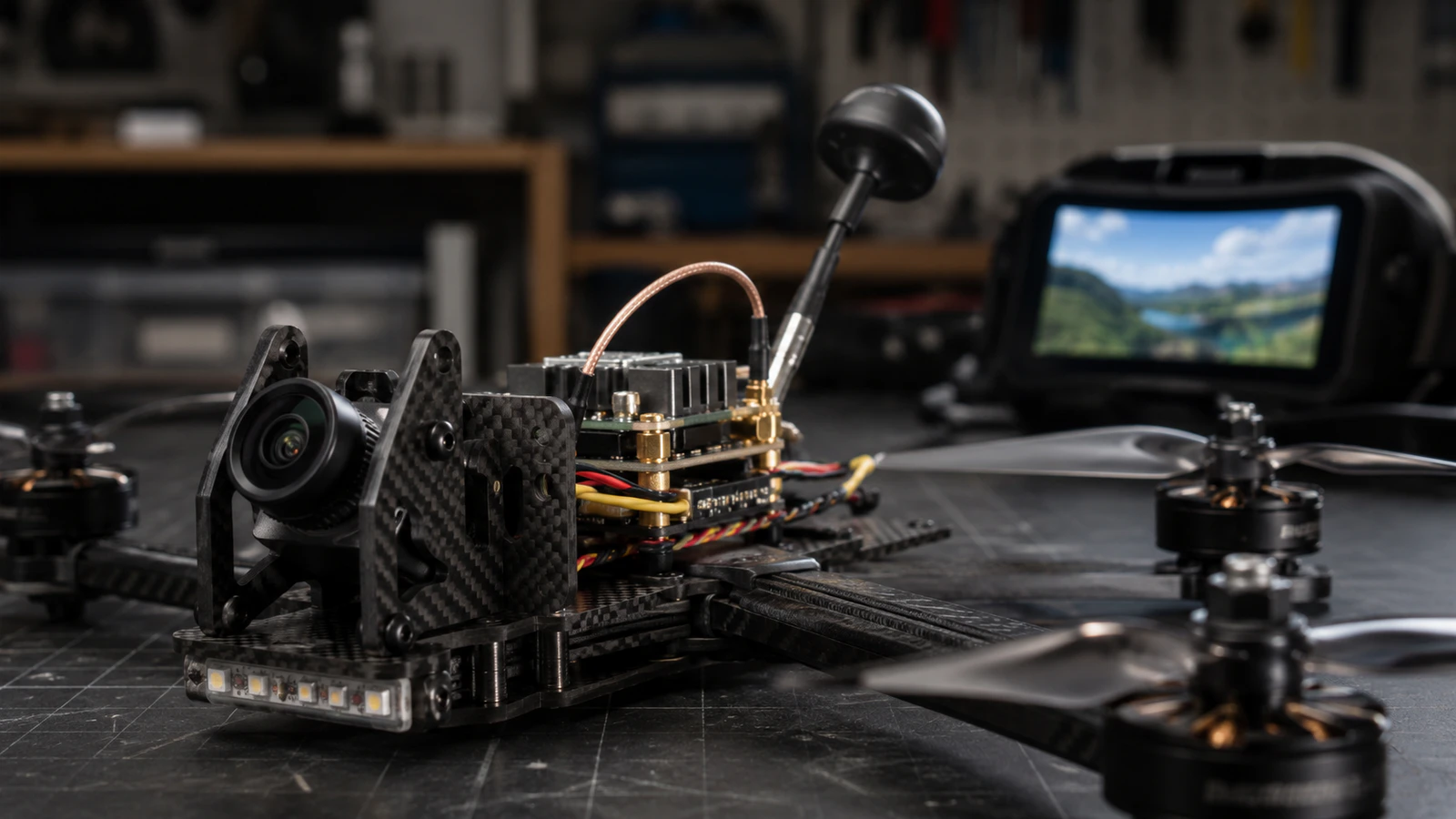

O Sistema de Vídeo: Câmera, VTX e Antena
A cadeia de vídeo é o que torna o FPV em primeira pessoa. Três componentes carregam a imagem do nariz do drone até os seus olhos.
A câmera FPV fica na frente, inclinada para cima, para que quando o drone arfar para frente em velocidade, o horizonte permaneça nivelado na sua visão. O transmissor de vídeo (VTX) pega o sinal da câmera e o transmite, e a antena do VTX molda como essa energia é irradiada. Problemas de qualidade de vídeo raramente são culpa da câmera — uma antena danificada ou um conector ruim causa a maior parte das falhas de imagem. Se você quer rastrear exatamente como os caminhos de controle e vídeo fluem pela aeronave, eu destrincho a cadeia completa em Fluxo de Sinal do Drone FPV: Link de Controle e Vídeo Explicados.
O Sistema de Energia: Bateria, Conector e Fiação
A bateria LiPo é a única fonte de energia do drone, e em um build moderno de 5 polegadas isso normalmente significa um pack 6S entregando corrente séria sob carga. A bateria se conecta por um conector XT60 aos pads de potência do ESC, e dali a energia se ramifica para todos os componentes da aeronave.
O sistema de energia também é onde moram as falhas mais perigosas. Um pack danificado, uma solda fria no XT60 ou um cabo de bateria roteado no caminho da hélice pode encerrar um voo — ou um drone — instantaneamente. Trate a fiação de potência com o mesmo respeito que você daria a qualquer circuito de alta corrente na bancada.

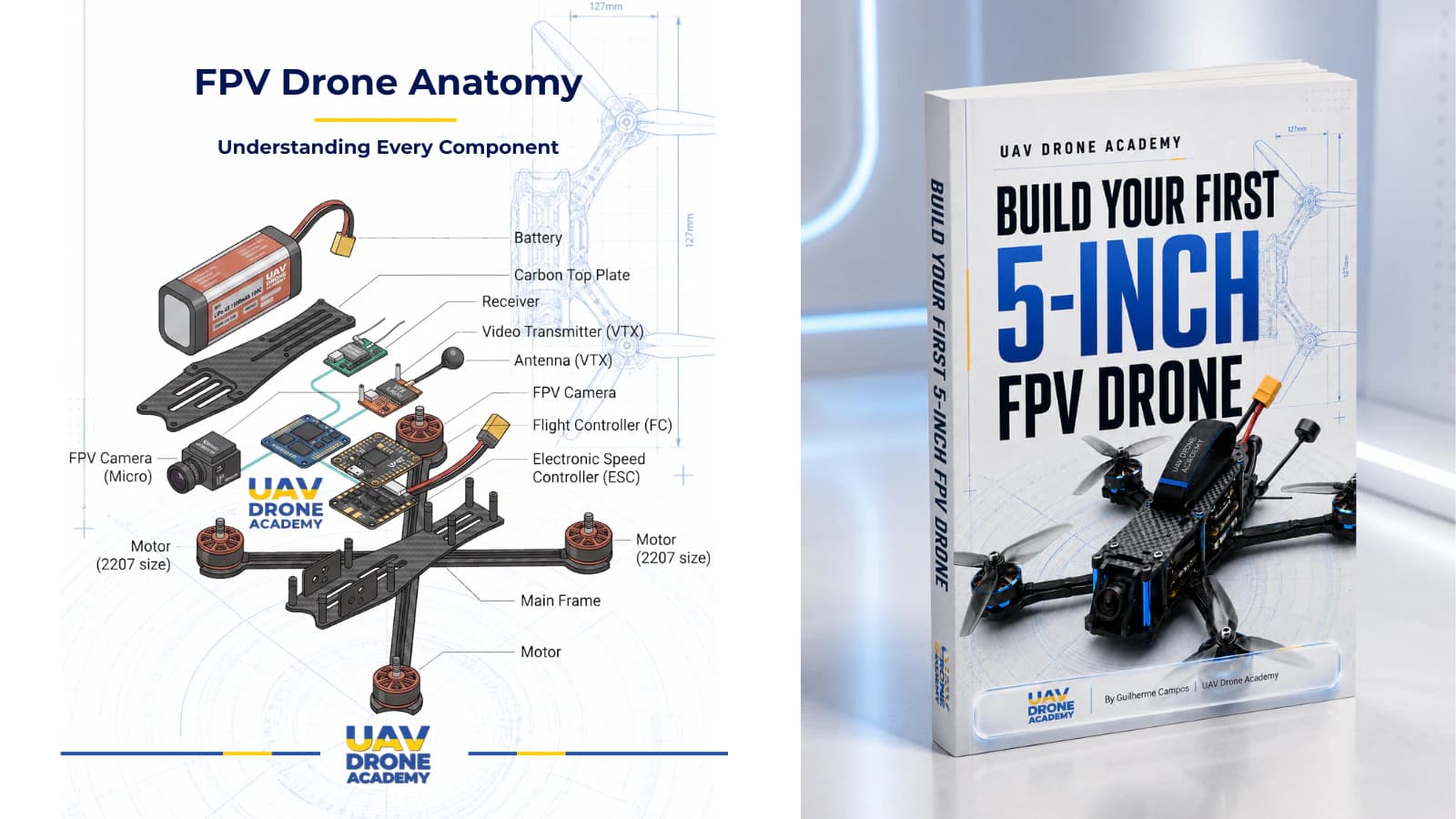

Anatomia do Drone FPV em Resumo
| Componente | Função principal | Sintoma quando falha |
|---|---|---|
| Frame | Estrutura, geometria, caminho de vibração | Oscilação, tune ruim, braços trincados |
| Motores | Gerar empuxo via rotação | Ruído, calor, dessincronização, tremor |
| Hélices | Converter rotação em empuxo | Vibração, deriva, hover instável |
| ESC | Entregar corrente da bateria aos motores | Motor tremendo, sem giro, cheiro de queimado |
| Controladora de voo | Estabilização e processamento de comandos | Sem resposta, voo errático, sem USB |
| Receptor | Entregar comandos do piloto à FC | Alertas RXLOSS, failsafe, perda de link |
| Câmera + VTX + antena | Capturar e transmitir vídeo ao vivo | Estática, falhas de imagem, sem imagem |
| Bateria LiPo | Armazenar e fornecer energia | Queda de tensão, inchaço, voos curtos |
Por Que as Conexões Importam Mais Que as Peças
Aqui está a parte que a maioria dos guias de componentes pula: um drone não é uma coleção de peças. É um sistema integrado, e a maioria das falhas do mundo real acontece nas interfaces — as soldas, conectores, posicionamentos de antena e pontos de fixação onde os componentes se encontram. Um motor perfeito com um fio prensado é um motor morto. Um VTX premium com o conector da antena trincado é um drone cego.
É por isso que entender a anatomia por função compensa. Quando algo dá errado na bancada ou no ar, você consegue rastrear o sintoma de trás para frente pela cadeia em vez de chutar. E quando estiver pronto para transformar esse conhecimento em uma lista de compras, o guia complementar Principais Componentes para Montar um Drone FPV de 5 Polegadas mostra exatamente o que comprar para um primeiro build.
Perguntas Frequentes
Quais são os principais componentes de um drone FPV?
Um drone FPV de 5 polegadas tem oito componentes centrais: frame, quatro motores brushless, hélices, ESC, controladora de voo, receptor de rádio, sistema de vídeo (câmera, VTX e antena) e bateria LiPo. Cada um cumpre uma função distinta em voo, controle ou transmissão de vídeo.
Qual é a peça mais importante de um drone FPV?
A controladora de voo é o coração funcional da aeronave, porque um quadricóptero é inerentemente instável e não voa sem centenas de correções por segundo baseadas no giroscópio. Dito isso, o sistema só funciona quando cada componente e cada conexão estão íntegros.
O que o ESC faz em um drone?
O ESC (controlador eletrônico de velocidade) converte comandos de baixa potência da controladora de voo em pulsos de alta corrente que acionam cada motor brushless. Ele é a interface entre o cérebro e os músculos do drone, chaveando a corrente da bateria milhares de vezes por segundo.
Um drone FPV pode voar sem controladora de voo?
Não. Um multirrotor não tem estabilidade natural nem superfícies aerodinâmicas de controle, então depende inteiramente das correções rápidas de velocidade dos motores feitas pela controladora. Sem ela, o drone capotaria em uma fração de segundo após a decolagem.
Conclusão
A anatomia do drone FPV deixa de ser intimidadora no momento em que você conecta cada nome a uma função: o frame mantém a geometria, motores e hélices geram empuxo, o ESC entrega potência, a controladora estabiliza, o receptor carrega a sua intenção, a cadeia de vídeo carrega os seus olhos, e a bateria alimenta tudo. Leia uma especificação de peças agora e você verá um sistema, não uma lista de compras.
Essa visão sistêmica é a fundação de tudo o que vem depois — escolher peças, montar, diagnosticar e reparar. As peças são simples. A integração é a engenharia.
