Receptor FPV e Rádio Controlador: Seu Link de Controle

Seu drone não sabe que você existe. Ele tem motores, uma controladora de voo, uma bateria e exatamente zero interesse nas suas opiniões. A única razão pela qual ele responde quando você move um manche é uma pequena placa chamada receptor FPV, trabalhando junto com o rádio controlador nas suas mãos. Esses dois dispositivos formam o link de controle, a conexão de rádio invisível que transforma movimentos do polegar em voo.

Nesta lição vamos olhar para as duas pontas desse link. Você vai aprender o que o rádio controlador realmente faz, o que o receptor faz no drone, por que o ExpressLRS (ELRS) se tornou a escolha padrão para iniciantes, e como o receptor se conecta fisicamente à controladora de voo. Se você está montando na plataforma clássica de 5 polegadas, ajuda entender primeiro o que "5 polegadas" realmente significa, porque o receptor que discutimos aqui é dimensionado e montado pensando nessa plataforma.

O Que o Rádio Controlador Realmente Faz

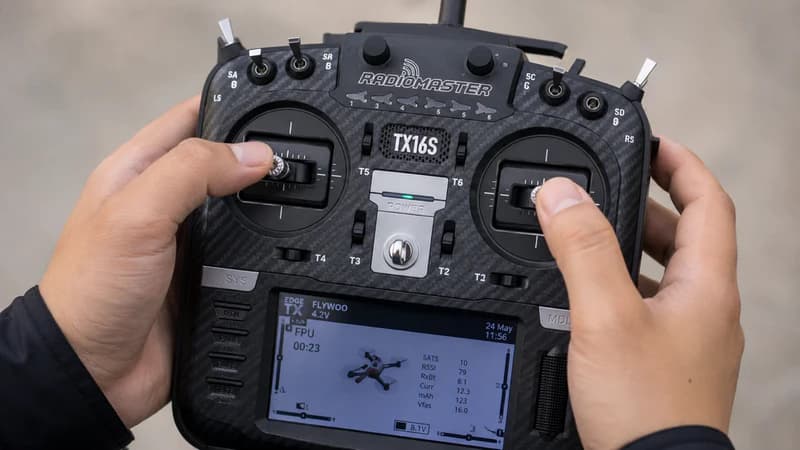

O rádio controlador (também chamado de transmissor ou TX) é o dispositivo que você segura nas mãos. Você move os manches, e o controlador converte essas posições em pacotes de dados digitais e os envia como sinais de rádio, muitas vezes por segundo. O drone capta esses sinais e reage. Essa é toda a relação: você fala, o drone escuta.

Tudo que o rádio envia é organizado em canais. Um canal é um fluxo de informação de controle. Os dois manches dão a você quatro canais: acelerador, guinada (yaw), arfagem (pitch) e rolagem (roll). Switches e botões adicionam mais canais, e você vai usá-los para coisas como armar o drone, mudar modos de voo e ligar um beeper. Um rádio moderno lida com mais canais do que um iniciante jamais vai precisar, então a quantidade de canais raramente é uma preocupação real na hora da compra.

Aqui está a parte que iniciantes costumam perder: o rádio controlador é o investimento mais duradouro de toda a sua montagem FPV. Drones caem, quebram e são reconstruídos. Seu rádio simplesmente fica seguro nas suas mãos durante tudo isso. Um bom rádio também se conecta a um simulador, o que significa que você pode praticar voando no computador antes mesmo de o seu drone existir. Compre um bom uma vez, e ele vai sobreviver a vários drones.

O Que o Receptor FPV Faz no Drone

O receptor FPV (RX) é a outra ponta da conversa. É uma pequena placa de circuito com uma antena, montada em algum lugar do frame, e seu trabalho é simples: capturar os pacotes de rádio vindos do seu controlador e entregá-los à controladora de voo. O receptor não estabiliza nada e não toma decisões. Ele é um mensageiro, não um cérebro.

Links de controle modernos também são bidirecionais. O receptor envia telemetria de volta para o seu rádio, que são dados sobre o próprio drone: qualidade do link, força do sinal e, muitas vezes, a tensão da bateria. Seu rádio pode ler esses valores em voz alta ou mostrar avisos. Isso importa para a segurança. Quando a qualidade do link começa a cair, você quer saber antes que a conexão falhe, não depois.

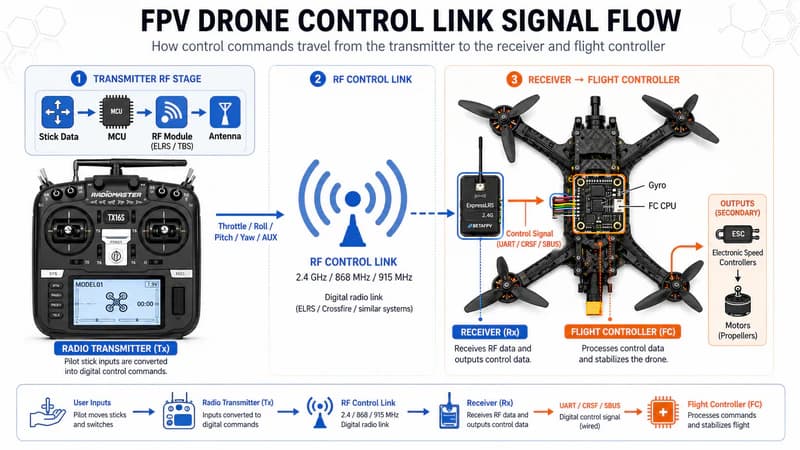

Um caminho completo de sinal, do início ao fim: seu polegar move o manche, o rádio codifica isso em um pacote, o pacote viaja como onda de rádio, o receptor o captura, o receptor passa o comando para a controladora de voo por um fio, e a controladora de voo ajusta a velocidade dos motores. Tudo isso acontece rápido o suficiente para parecer instantâneo. Essa velocidade se chama latência, e mantê-la baixa é um dos principais trabalhos de um bom link de controle.

O Que É o ExpressLRS (ELRS)?

O ExpressLRS (ELRS) é um protocolo de link de controle de rádio de código aberto, o que significa que o software que define como o rádio e o receptor conversam entre si é desenvolvido publicamente e pode ser usado por qualquer fabricante. É o padrão atual tanto para iniciantes quanto para pilotos experientes em FPV, e conquistou essa posição honestamente: latência muito baixa, longo alcance, qualidade de link confiável, e hardware que custa menos do que um conjunto de boas hélices.

O modelo de código aberto é exatamente o motivo pelo qual os equipamentos ELRS são acessíveis e estão disponíveis em todo lugar. Dezenas de fabricantes constroem rádios e receptores ELRS, e todos falam o mesmo protocolo. Compre um rádio de uma marca e um receptor de outra, e eles ainda vão funcionar juntos. Antes do ELRS, você geralmente ficava preso ao ecossistema de uma única empresa. Agora não fica mais.

Uma comparação rápida dos links de controle sobre os quais você vai ouvir falar:

A conclusão é curta: para uma montagem nova hoje, o ELRS é a escolha padrão sensata. O Crossfire é uma alternativa respeitável, e os sistemas legados pertencem ao passado.

Como o Receptor ELRS Se Conecta à Controladora de Voo?

O receptor se conecta à controladora de voo por meio de uma UART, que é uma porta de comunicação serial: um par de pontos de solda na controladora de voo, um para transmitir dados e outro para recebê-los. Controladoras de voo têm várias UARTs, geralmente identificadas com um T e um R seguidos de um número, como T2 e R2 para a UART 2. Qualquer UART completa e livre funciona para um receptor.

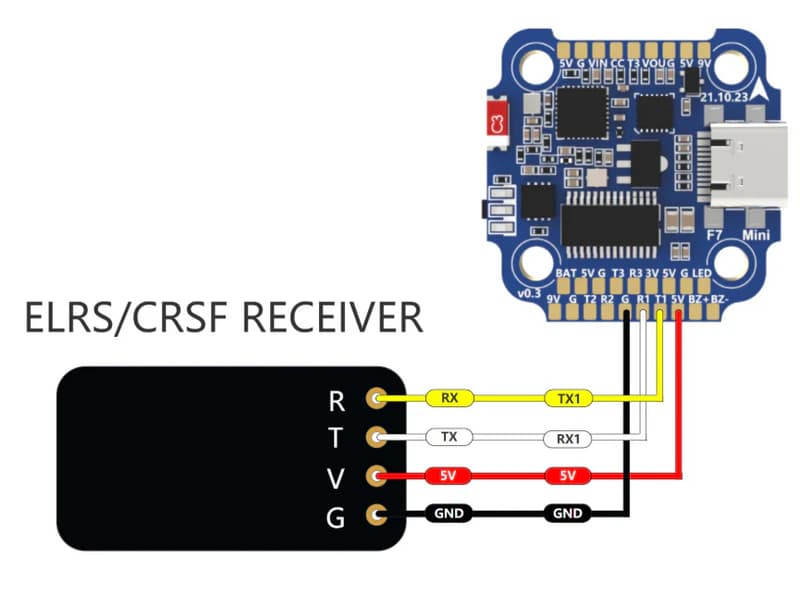

A fiação usa quatro conexões, e um detalhe engana quase todo mundo:

Note o cruzamento. O TX do receptor vai para o RX da controladora de voo, e vice-versa. Parece errado na primeira vez, mas pense nisso como uma ligação telefônica: sua boca se conecta ao ouvido da outra pessoa. Um dispositivo transmite, o outro recebe.

Mais tarde, durante a configuração do software, você vai dizer ao firmware da controladora de voo em qual UART o receptor está. Você não precisa memorizar isso agora. O que importa nesta etapa é entender que o receptor é um dispositivo serial em uma UART, porque esse único fato explica a maioria dos problemas de fiação de receptor que você algum dia vai precisar resolver.

Por Que o Posicionamento da Antena Importa em um Frame de Carbono

Fibra de carbono é maravilhosa para frames e péssima para sinais de rádio. Ela é condutiva, o que significa que bloqueia e reflete ondas de rádio. Se a antena do receptor ficar pressionada contra uma placa de carbono ou presa com abraçadeira ao longo de um braço de carbono, você construiu um drone que parcialmente se blinda contra seus próprios comandos. Isso não é um problema hipotético. Ele aparece como avisos de link e controle instável exatamente quando o drone está longe ou atrás de um obstáculo.

A solução é simples e visível na maioria dos quads bem construídos: a antena fica afastada do frame em um pequeno suporte de TPU, geralmente apontando para trás ou para cima, longe do carbono e longe dos fios da bateria. Fios de energia carregam ruído elétrico, então a distância deles também ajuda. A antena também é uma das partes que sofre em quedas, então após qualquer pouso forçado, verifique-a. Cobrimos isso em detalhes no nosso guia sobre o que normalmente quebra primeiro em quedas FPV.

Binding: Ensinando o Rádio e o Receptor a Conversarem

Binding é o processo de pareamento que diz a um receptor para escutar o seu rádio e ignorar todos os outros. Você vai fazer o binding do receptor com o seu rádio durante o processo de configuração, e com o ELRS existem duas abordagens comuns.

A forma elegante é uma frase de binding. É uma frase curta de texto que você define tanto no rádio quanto no receptor ao gravar o firmware deles. Qualquer receptor que carregue sua frase se conecta ao seu rádio automaticamente, sem botões e sem ritual. Defina uma vez, e cada montagem futura se conecta sozinha.

A forma manual é o modo bind, ativado pelo botão de bind do receptor ou ligando e desligando o receptor algumas vezes até o LED piscar duas vezes seguidas, e então selecionando bind no rádio. Funciona bem, é só mais cerimônia. Uma regra evita a maioria das dores de cabeça com binding: mantenha o rádio e o receptor na mesma versão principal de firmware. Versões incompatíveis são o motivo clássico de um receptor novinho se recusar a conectar.

Erros Comuns de Iniciante

Cada um desses erros é popular, e cada um deles é evitável:

• Trocar os fios TX e RX. O link permanece morto até você cruzá-los corretamente. Se a fiação parece certa mas nada funciona, verifique isso primeiro.
• Montar a antena contra o carbono. O drone voa bem no seu quintal, depois perde o link na primeira vez que você voa atrás de uma árvore.
• Misturar versões de firmware. Um rádio e um receptor em versões principais diferentes do ELRS vão se recusar a fazer o bind, e nenhuma quantidade de apertar botões resolve isso.
• Comprar um rádio barato com protocolo legado. Isso economiza dinheiro hoje e custa uma substituição completa no momento em que você leva o hobby a sério.

Nenhum desses é um problema de talento. São problemas de checklist, o que é uma boa notícia, porque checklists são gratuitos.

Perguntas Frequentes

O que um receptor faz em um drone FPV? Ele captura os sinais de rádio do seu controlador e passa os comandos para a controladora de voo por uma UART. Também envia telemetria, como qualidade do link, de volta para o seu rádio.

Qual é a diferença entre um transmissor e um receptor? O transmissor é o rádio controlador nas suas mãos, enviando comandos. O receptor é a pequena placa no drone, capturando esses comandos. Juntos, eles formam o link de controle.

Preciso fazer o bind do meu receptor toda vez que voo? Não. O binding acontece uma vez, durante a configuração. Depois disso, o receptor se conecta ao seu rádio automaticamente toda vez que ambos são ligados.

Qualquer rádio controlador funciona com qualquer receptor? Não. Ambos precisam falar o mesmo protocolo. Um rádio ELRS precisa de um receptor ELRS. As marcas podem ser diferentes, mas o protocolo precisa ser o mesmo.

Próximos Passos

Agora você entende o link de controle do manche ao motor: o rádio codifica, o receptor captura, a controladora de voo obedece. Esse conhecimento vai valer a pena durante a fiação, durante a configuração do software, e durante todas as sessões de troubleshooting pelo resto da sua vida em FPV.

Com a teoria estabelecida, o próximo passo na montagem é trabalho totalmente prático. Continue com nosso guia sobre como instalar motores em um drone FPV de 5 polegadas, onde o drone começa a se transformar de uma pilha de peças em uma aeronave.
