Aqui vai uma verdade que surpreende a maioria dos iniciantes: você nunca pilota o drone que vê no céu. Você pilota o drone que a câmera mostra. O sistema FPV é o conjunto de componentes que torna isso possível, e ele merece a mesma atenção que você dá aos motores e às baterias, porque quando o vídeo falha, o voo termina. Geralmente contra algo duro.
FPV significa First Person View (visão em primeira pessoa). O sistema FPV permite que você veja o que o drone vê, em tempo real, através de óculos no seu rosto. Ele é composto por três partes principais: a câmera no drone, o transmissor de vídeo (VTX) no drone e os óculos usados pelo piloto. Duas partes voam. Uma fica no chão com você. Juntas, elas formam uma transmissão de TV ao vivo entre o seu quad e os seus olhos.
Este artigo cobre o sistema FPV analógico clássico, que ainda é a forma mais acessível e amigável para iniciantes começarem em uma plataforma iniciante de 5 polegadas. Sistemas digitais existem, e vamos falar sobre eles, mas é no analógico que a maioria das primeiras montagens começa.
O Que É o Sistema FPV, Exatamente?

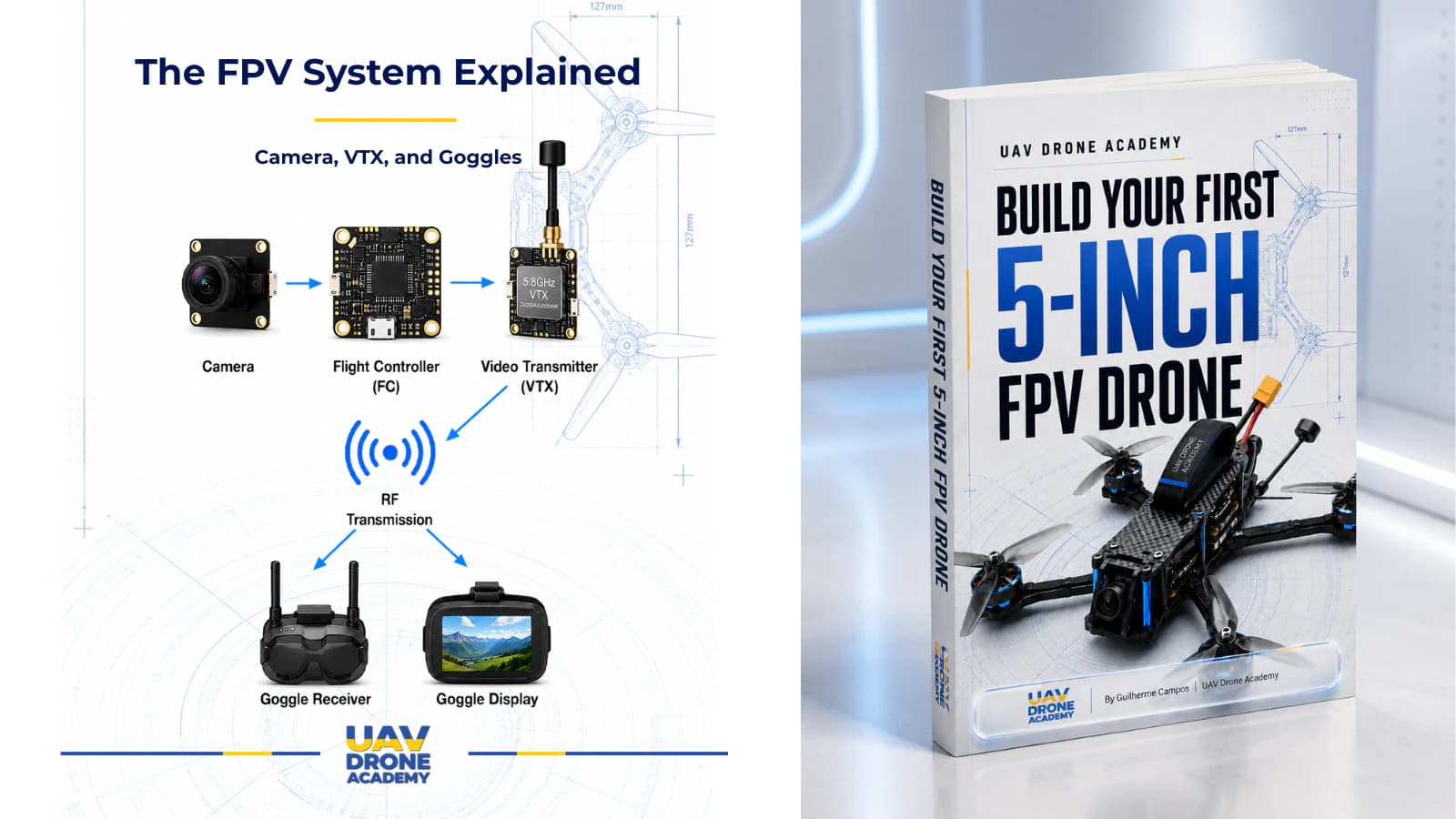

Antes de olhar para cada parte, ajuda ver a cadeia inteira de uma vez. O vídeo é capturado no drone, convertido em sinal de rádio, lançado pelo ar, captado por um receptor e exibido em uma tela a poucos centímetros dos seus olhos. Tudo isso acontece rápido o suficiente para você reagir a um galho de árvore em velocidade máxima. Essa exigência de velocidade molda cada componente do sistema.
| Componente | Onde fica | O que faz |
|---|---|---|
| Câmera FPV | Frente do drone | Captura o vídeo ao vivo com o mínimo de atraso |
| Transmissor de vídeo (VTX) | No drone, geralmente atrás | Converte o vídeo em sinal de rádio de 5,8 GHz e transmite |
| Óculos | Na sua cabeça | Recebem o sinal e exibem em telas pequenas |
Um detalhe que vale a pena conhecer: na maioria das montagens, o sinal da câmera não vai direto para o VTX. Ele passa primeiro pela controladora de voo, onde um chip de OSD (On-Screen Display) sobrepõe dados de voo, como a tensão da bateria, na imagem. Depois, o sinal combinado segue para o VTX. É por isso que seus óculos mostram números flutuando sobre o vídeo.
A Câmera FPV

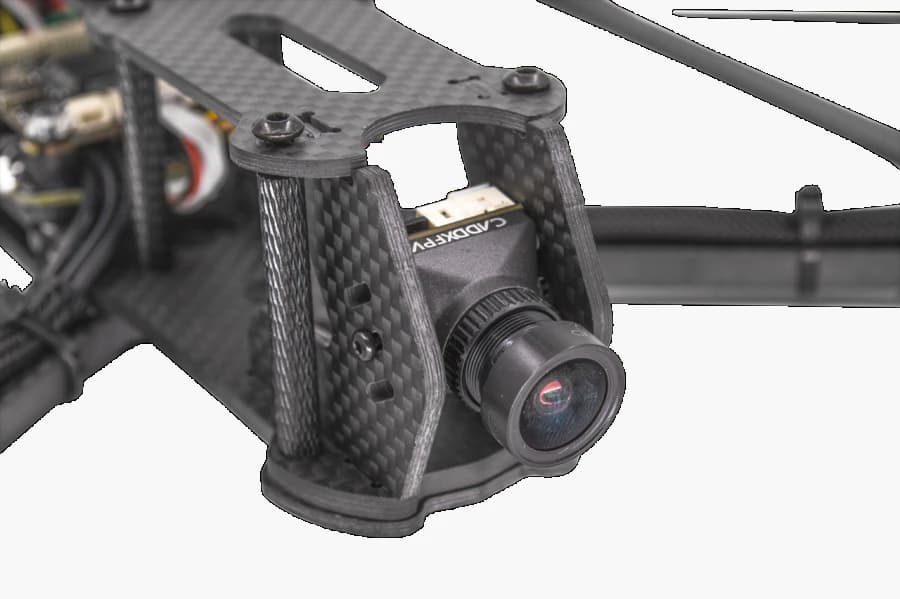

A câmera FPV captura o vídeo ao vivo. Ela fica montada na frente do frame, geralmente em um suporte inclinável, para que você possa angulá-la para cima conforme voa mais rápido. Por que para cima? Porque um quad se movendo para frente inclina o nariz para baixo. Se a câmera apontasse reto para frente, tudo que você veria em velocidade seria grama. Inclinar a câmera para cima mantém o horizonte visível enquanto o drone se inclina no voo.
Uma câmera FPV não é uma câmera de ação. Ela não está tentando ter uma boa aparência. Seu único trabalho é entregar uma imagem aos seus olhos com o mínimo de atraso possível, porque atraso no vídeo significa atraso nas suas reações. É por isso que pilotos voam felizes com uma qualidade de imagem que envergonharia um celular de dez anos atrás.
Para montagens analógicas iniciantes, uma câmera CMOS padrão com resolução de 1200TVL e lente grande angular é um ótimo ponto de partida. CMOS é o tipo de sensor usado em praticamente todas as câmeras FPV modernas, e TVL (linhas de TV) é como as câmeras analógicas descrevem resolução. A lente grande angular importa mais do que os números: ela dá visão periférica, e é a visão periférica que evita que você raspe em obstáculos que não sabia que estavam ali.
Duas dicas práticas sobre a câmera. Primeiro, mantenha o ângulo de inclinação baixo enquanto aprende. Um ângulo de câmera acentuado incentiva a velocidade, e velocidade é exatamente o que um iniciante ainda não precisa. Segundo, proteja a lente. A câmera fica na frente do drone, que também é a parte que chega primeiro em cada queda.
O Transmissor de Vídeo (VTX)

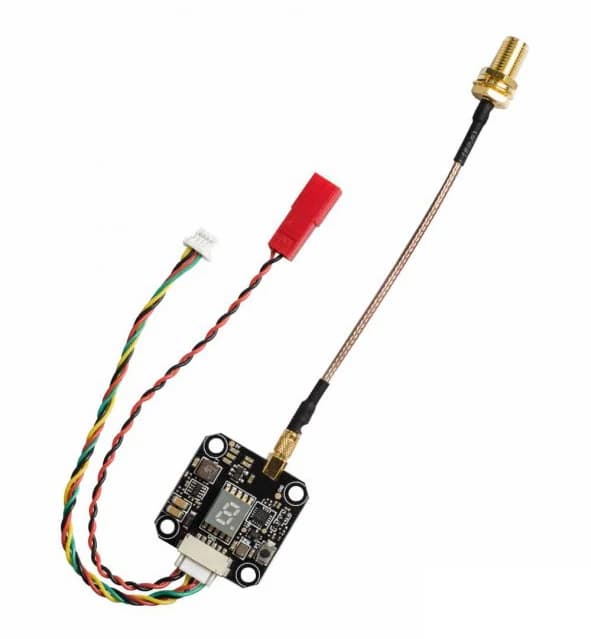

O transmissor de vídeo é a estação de transmissão do seu drone. Ele recebe o sinal de vídeo, modula em uma portadora de rádio de 5,8 GHz e envia através de uma antena até os seus óculos. Tudo que você vê durante o voo passa por essa pequena placa, então sua saúde e configuração importam mais do que o tamanho sugere.
A potência de saída do VTX é medida em miliwatts (mW). Mais potência geralmente significa mais alcance e melhor penetração através de obstáculos como árvores e paredes. Também significa mais calor, mais consumo de corrente do ESC e do stack que alimenta tudo, e mais interferência para quem estiver voando perto de você. Potência é uma ferramenta, não uma pontuação para maximizar.
Para iniciantes voando em espaços abertos, um VTX capaz de 200 mW a 400 mW é suficiente. Você vai ficar sem confiança muito antes de ficar sem alcance de vídeo. E aqui está a parte que você não pode pular: a potência de saída alta do VTX é regulamentada em muitos países, e em algumas regiões o limite legal sem licença de rádio é muito menor do que o hardware consegue entregar. Sempre verifique a regulamentação local antes de voar. Uma multa é uma forma muito cara de aprender sobre lei de rádio.
A maioria dos VTX modernos também suporta controle remoto pela controladora de voo, então você pode mudar canal e potência pelos óculos em vez de apertar um botão minúsculo no drone. Ao comprar, esse recurso geralmente aparece listado como SmartAudio ou Tramp. Vale a pena ter.
A Antena: A Parte Que Todo Mundo Subestima
O VTX não fala diretamente com os seus óculos. Quem fala é a antena. Um ótimo VTX com uma antena danificada ou mal posicionada tem um desempenho pior do que um VTX barato com uma antena saudável, e é por isso que pilotos experientes inspecionam antenas do jeito que iniciantes inspecionam hélices.
Uma regra importa acima de todas as outras, então leia duas vezes. Nunca ligue um VTX sem antena conectada. O transmissor precisa de um lugar para enviar sua energia. Sem antena, essa energia reflete de volta para o circuito e pode superaquecer ou destruir o VTX em segundos. Conectar uma bateria na bancada com a antena removida é uma das formas mais comuns de iniciantes matarem um transmissor perfeitamente bom.
Óculos FPV
Os óculos FPV são o lado terrestre do sistema. Eles contêm um receptor que capta o sinal do VTX e uma ou duas telas pequenas que o exibem bem na frente dos seus olhos. Coloque-os e o mundo exterior desaparece, que é exatamente o objetivo. Imersão é o que faz o FPV parecer voo de verdade, em vez de assistir.

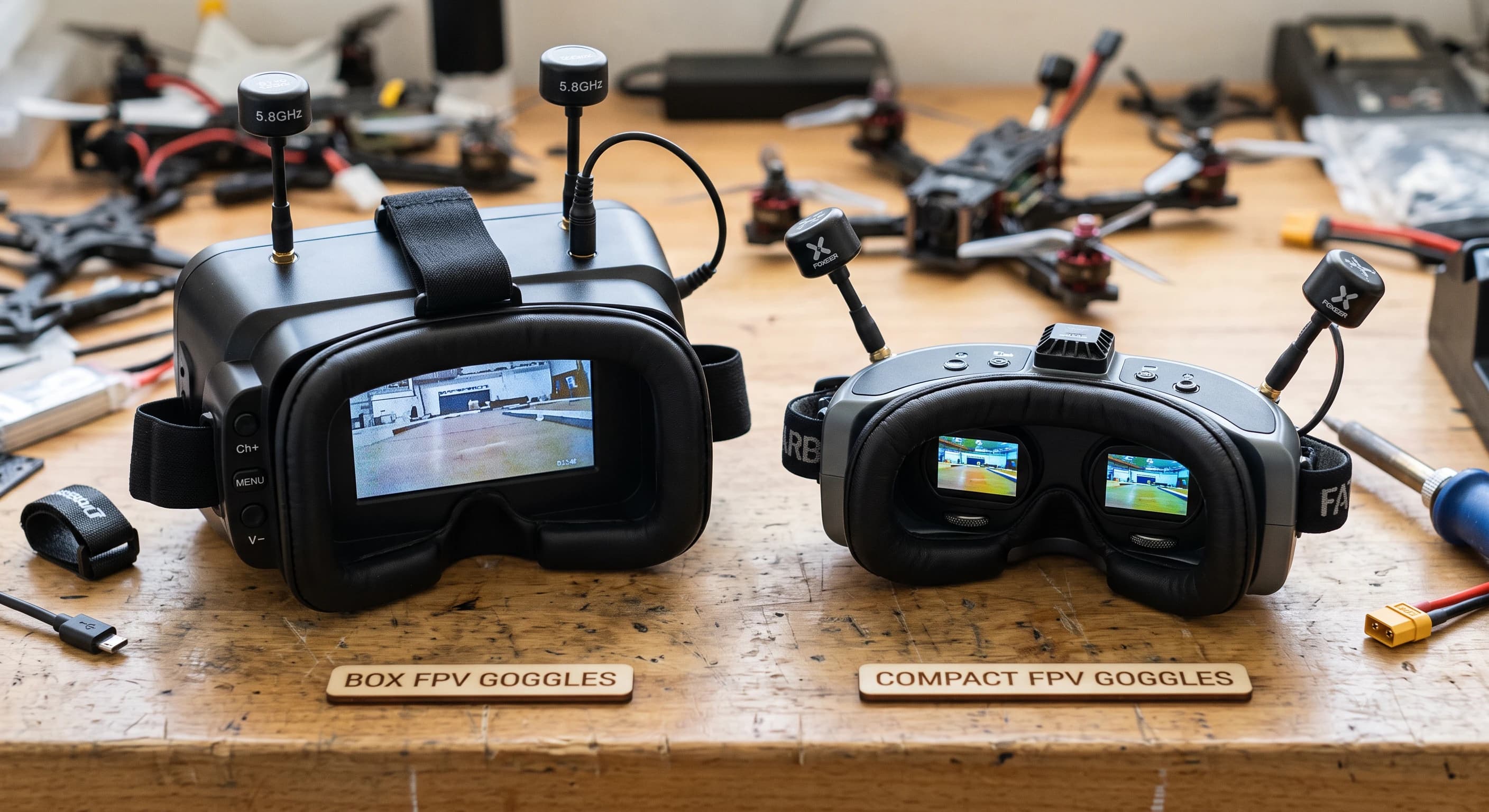

Os óculos vêm em duas famílias. Óculos estilo box usam uma única tela maior dentro de uma carcaça maior, dando uma imagem larga, como uma TV, a um preço amigável. Óculos compactos, às vezes chamados de estilo binocular, usam duas telas pequenas de alta resolução em uma carcaça fina, custam mais e parecem mais premium no rosto. Nenhum dos dois está errado. Eles otimizam coisas diferentes.
| Característica | Estilo box | Estilo compacto |
|---|---|---|
| Tamanho e peso | Maior, mais volumoso | Fino, mais leve |
| Sensação de imagem | Campo de visão amplo, como sentar perto de uma TV | Imagem mais nítida e focada |
| Faixa de preço | Menor | Maior |
| Compatível com óculos de grau | Frequentemente sim | Geralmente precisa de lentes dióptricas |
| Melhor para | Primeiros óculos, montagens com orçamento | Pilotos comprometidos com o hobby |
A maioria dos iniciantes começa com óculos estilo box acessíveis, e essa é uma decisão sensata. Seus primeiros óculos ensinam se você ama FPV. Seus segundos óculos podem ser os caros. O que quer que você escolha, garanta que os óculos combinem com o seu sistema de vídeo: óculos analógicos recebem sinais de VTX analógico, e sistemas digitais como DJI, Walksnail e HDZero precisam cada um do seu próprio hardware compatível. Uma câmera analógica não consegue falar com óculos digitais, não importa quanto você tenha pago por qualquer um dos dois.
Analógico ou Digital: Uma Checagem Rápida da Realidade
Sistemas FPV digitais entregam imagens dramaticamente mais nítidas, e se você já assistiu a vídeos cinematográficos de FPV online, quase certamente estava assistindo digital. Então por que este artigo foca no analógico? Porque o analógico é mais barato nos três componentes, mais fácil de consertar depois de quedas, e tudo que você aprende sobre câmeras, transmissores, antenas e óculos se transfere diretamente quando você fizer upgrade depois. Começar no analógico não é se contentar com menos. É aprender em um hardware que você não vai chorar por quebrar.
Erros Comuns de Iniciantes com o Sistema FPV
Alguns erros aparecem em quase todas as primeiras semanas de um iniciante, então vamos nos antecipar a eles. Ligar o VTX sem antena é o clássico, e já cobrimos por que isso mata transmissores. Rodar com potência máxima no campo é outro: isso esquenta o VTX, drena a bateria mais rápido e atropela o vídeo de qualquer um voando por perto. Use a potência que você precisa, não a potência que você tem.
O aumento gradual do ângulo da câmera é mais sutil. Iniciantes veem pilotos experientes voando com a câmera bem inclinada e copiam, depois se perguntam por que o drone parece impossível de pilotar devagar. Mantenha o ângulo baixo até que voar devagar pareça chato. Por fim, lembre-se de que o sistema FPV vive nas partes mais expostas do drone: a câmera na frente e a antena para fora atrás. Depois de qualquer pouso forçado, inspecione as duas. Nosso guia sobre quedas e reparos comuns no FPV mostra exatamente o que verificar.
FAQ: Perguntas Sobre o Sistema FPV
O que é um sistema FPV em um drone?
O sistema FPV é o conjunto de componentes que entrega vídeo ao vivo do drone para o piloto. Ele tem três partes: uma câmera FPV que captura a imagem, um transmissor de vídeo (VTX) que a transmite como sinal de rádio de 5,8 GHz, e óculos que recebem e exibem em tempo real.
Quanta potência de VTX eu preciso como iniciante?
Para voar em campo aberto perto de você mesmo, um VTX rodando entre 200 mW e 400 mW é mais que suficiente. Potência maior ajuda no alcance e na penetração de obstáculos, mas também gera calor e pode ultrapassar o limite legal no seu país, então sempre verifique a regulamentação local primeiro.
Por que você nunca deve ligar um VTX sem antena?
Sem antena, a energia de rádio que o VTX produz não tem para onde ir e reflete de volta para o circuito do transmissor. Isso pode superaquecer e danificar permanentemente o VTX em segundos. Sempre conecte a antena antes de ligar uma bateria.
Os óculos FPV funcionam com qualquer drone?
Não. Os óculos precisam combinar com o sistema de vídeo do drone. Óculos analógicos funcionam com hardware VTX analógico, enquanto sistemas digitais como DJI, Walksnail e HDZero exigem cada um seus próprios óculos e transmissores compatíveis.
O FPV analógico ainda é bom para iniciantes?
Sim. O equipamento analógico é acessível, amplamente disponível, fácil de consertar, e tudo que você aprende sobre câmeras, transmissores, antenas e óculos se aplica diretamente se você fizer upgrade para um sistema digital depois.
Recapitulando
O sistema FPV é uma cadeia de transmissão ao vivo com três elos: a câmera captura a imagem, o VTX transmite por rádio de 5,8 GHz, e os óculos recebem e exibem. Para a primeira montagem analógica, uma câmera CMOS de 1200TVL com lente grande angular, um VTX capaz de 200 mW a 400 mW, e óculos estilo box acessíveis cobrem tudo que um iniciante precisa. Respeite a antena, respeite a regulamentação local de potência, e mantenha o ângulo da câmera baixo enquanto aprende. Acerte nisso e o seu vídeo vai durar mais que as suas baterias.
Próximos Passos
Com o sistema de vídeo entendido, a próxima peça do quebra-cabeça de componentes é a parte que realmente puxa o drone pelo ar. Aprenda como ler as especificações das hélices FPV como 5.1x4.1x3 e escolha as hélices certas para uma montagem iniciante de 5 polegadas.
